GV-VCBOXでHDMI出力時に本体から音が出ないのを解消する方法 with 40247(Ugreen HDMI→VGA 変換アダプター)

2016年1月1日2016年6月23日

GV-VCBOXを、セガサターンやプレイステーションなどの古いゲーム機に接続し、ゲーム動画を撮ってきた。

関連：GV-VCBOXでの録画ヴツ

GV-VCBOXはGV-SDRECとは異なり、3型の液晶画面があるので、別途モニターを用意しなくてもよい。

ストリートファイターやKOF、餓狼伝説などの格闘ゲームくらいだと、内蔵の液晶画面だけで充分にプレイできる(シューティングゲームは困難)。

が、やはり大きな画面でプレイしたいこともある。

GV-VCBOXにはHDMI端子(出力)があり、映像を出力できるが、

HDMI端子にケーブルを接続すると、GV-VCBOXのスピーカーからは音が出なくなる。

HDMIケーブルによって外部モニターに映像と共に音声が出力されるので、ソッチで聴けユーのことだろう。

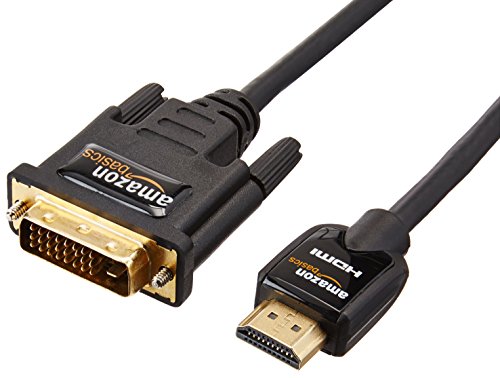

が、HDMI入力のない古いモニターを使いたい場合、HDMI→DVIケーブルでは音は送れない。

DVIは音声をサポートしていないので、当然である。

GV-VCBOXの前面にはヘッドホン端子があるが、そこからも音は出ない。

ドリームキャストの場合、DC-VGAデミロを持っており、そこにはヘッドホン端子が2つあるので、そこで聴ける。

3DOの場合、標準コントローラーにヘッドホン端子があるので、そこで聴ける。

だが、セガサターンやPS/PS2には、RCA(赤/白)以外に音を取り出す方法がない。(改造は除外)

まぁ、今まで散々プレイしたゲーム群なので、音なしでプレイできる(録画データには音はある)が…

というハナシは、実は以前に書いている。

関連：GV-VCBOXをHDMI-DVIケーブルでモニターに接続すると、本体から音が出ない罠

その後、イロイロ調べていると、この問題を解決する面白いモノを見つけたので紹介する。

Ugreen HDMI to VGA変換アダプター ホワイト

型式はないようだが、アマゾンでは「40247」となっているので、以後40247と呼ぶことにする。

箱の外観は、以下。

箱を開けると、以下。

内容物は、以下。

40247本体、マイクロUSBケーブル、説明書類。

検査合格証のようなオーグェスァな丸い紙片が入っているが、本当にアカシなの？

本体からは、HDMIケーブルがノヴィている。

反対側にはアナログのメス。

HDMI側には、マイクロUSB端子と、3.5mmメス(後述)。

開封についてはコレくらいにして、コレは何かというと、HDMI出力をアナログ(D-Sub 15pin)に変換するシナモノ(逆は不可)。

コレがあれば、アナログ(D-Sub 15pin)しかない古いモニターでも使え、HDMIやDVIはなくてもいい。

で、重要なのは、ココから。

この40247本体には、ヘッドホン出力があるのだ！

つまり、ここから音を取り出すことができ、聴けるというコト。

これがあれば、セガサターンやPS2でも大画面で見ながら録画できるし、ドリームキャストではDC-VGAデミロが不要となり、3DOではFZ-JS1のみの接続だけで、標準コントローラーの接続が不要となる。

で、マイクロUSB端子は何か？

HDMI(デジタル)をアナログにするので、結線変換では不可で、変換チップが必要。

つまり電力が必要であり、それを供給するためのモノだ。

HDMI自体に微弱ではあるが電力供給能力があるので、HDMI機器(今回はGV-VCBOX)側からの供給を受けて動作するが、機器によっては不足することがあるため、それを補うために用意されている。

では、GV-VCBOXと40247を接続する。

GV-VCBOXの背面にHDMI出力があるので、40247を挿すだけだ。

そして、アナログケーブルでモニターと接続する。

アナログケーブルを探すのに時間がかかったけどｗ

ゲーム機本体、GV-VCBOX、40247、外部スピーカー(BP2002)を接続。

全て有線接続なので、ゴティアゴティアするのは仕方がない。

HDMI端子のないモニター(2407WFPとE228WFP)に表示させ、音も出すことができた。

音量調整は40247ではできないので、ゲーム内のオプションで変えるか、ボリュームのある外部スピーカーなら、そこで調整する。

ゲーム内のオプションだとゲーム毎に変える必要があり面倒なので、普通はスピーカー側で変える。

ボリュームボタンのある外部スピーカー(BP2002)や、音量調整機能のあるイヤホン(EM-11B/EM-11G)ならOK。

なお、セガサターンのゲーム(ストリートファイターZERO)では、40247に直接ヘッドホン(ボリューム調整ナシ)を挿して、ちょうどいい音量だった。

なお、GV-VCBOXのHDMI設定で、出力解像度が選択できる。

・オート
・1080i
・720p
・480p

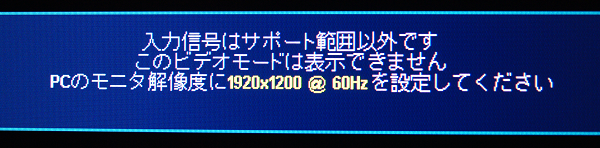

この設定によっては、表示がヘン(一部しか映らないとか)になったり、モニターが受け付けない(表示しない)こともあるので注意しよう。

解像度をモニターが受ける(表示できる)かはモニターによるが、その一覧は公開されていないことが多いので、試してみるしかない。

1080i(インターレース)は特殊なので、表示できないモニターもあるだろう。

実際に接続した状態で格闘ゲームをプレイしてみたが、遅延なく優秀。

というコトは、GV-VCBOXと40247の両方に遅延がないということ。

GV-VCBOXは録画機だけでなく、コンポジット/S端子→HDMIコンバーターとしても使えるというコトだね。

但し、画面上の録画時間や音量レベルなどの表示は消せないので、ゲームによっては「見エへんガナ！」ということがあるかも。

アナログ入力はあるが、HDMIがないという古いモニターの再活用ができるね。

HDMI入力(音声含む)のモニターを持っている場合は、40247は不要だ。

I-Oさんが、GV-VCBOXのファームウェアのアップデートで、以下の改善をしてくれればいいのだが。

・HDMI出力時も、GV-VCBOXから音が出せるような設定(ヘッドホン出力のみでも可)
・画面表示を消せる設定

前者が実現すれば、40247は不要になる。

DVI入力さえあれば、HDMI→DVIケーブルで接続し、音声は本体から取れるので。

後者が実現すれば、ゲーム表示とGV-VCBOXの表示が重なることがなくなる。

まぁ、イマドキHDMI入力のないモニターを使っているズィンブツ(＝ワスィや！)は少数派ダローし、GV-VCBOXはビデオテープをデータ(デジタル)化する目的で開発された(画面表示と重なっても問題ない)ダローから、対応される可能性は少ないが…

チューコトで、オールドゲーム機をGV-VCBOXに接続し、録画しながら古い液晶モニターでプレイするというコトが可能になり、モクテキは達成された。

オールドゲームの画面比は4:3なので、16:10や16:9のモニターに移すと左右に黒いスペースができるが、気にならない。

マイクロUSBケーブルでのUSB給電であるが、今回のGV-VCBOXとの接続では必要なかった。

GV-VCBOXはコンセント電源で使うのが前提であり、HDMIに充分な電力を供給できるからだろう。

同じ商品ページに色違い(白/黒/銀白/銀黒)があるのはいいとしても、マイクロHDMIやミニHDMI、音声出力のないケーブル(2m/3m)が混ざって掲載されているのはイカガナモノか？

シナモノは全く違うので、別ページにスヴェキだろう？

ナンで、購入の際には注意されたい。

また、他社の似たようなシナモノで、USB給電がなかったり、形状は類似でも音声出力がないものがあるので注意。

今回はUSB給電がなくても使用できたが、タブレット系でバッテリーで動くものは、USB給電がないと動かないことも考えられる。

HDMIでの給電は小さいといっても、バッテリー駆動前提の機器だと、外に電力を送る余裕はないからね(自滅する)。

GV-VCBOXだけでなく、そのようなバッテリー駆動機器に接続する可能性も考えると、USB給電があった方がアンシンなのは、ユーまでもない。

横長のモニターを持っているなら、GV-VCBOXでの解像度選択は720pがいいだろう。

1280×720、プログレッシブである。

この選択をした場合、フルHDなどのモニターでの表示で引き伸ばされるかは、モニターによる。

古いが高機能な2407WFPでは、モニターの設定で1:1(等倍)、縦横比維持、全画面(引き伸ばし)が選択できる。

PC机に座るとモニターが眼前にあるので、縦横比維持や全画面だと、24型の2407WFPではゲーム画面が大木杉流。

1:1(等倍)にすると、周囲に黒枠が生じるが、大きさは適切になる。

このような設定ができるかはモニターにより、問答無用で全画面(引き伸ばし)になるものも多いので、お持ちのモニターの設定を調べておこう。

気になるのは、画面比4:3の17型のようなモニターに接続すると、どうなるのかというコト。

オールドゲームの比も4:3なので、上手くいけば黒部分なしでピッタリ表示だろうが、2407WFPの接続時に調べてみると、16:9で出力されている。

この状態で4:3のモニターにつなげば、ドーナルのか？
