LS-32(セイミツ) Cリングのサイズ

2020年4月10日

セイミツのLS-32であるが、ゴティアゴティアゐぢッてると、止めてあるCリング(C形止め輪)がグニュアッ！となッてクル。

円形がユガむのね。

こうなると修復は困難なので、新しいCリングに交換した方が精神的にョゐ。

Cリングは1個20円でセイミツでも販売されているが、送料がカカルしね…

関連：単品部品一覧 (セイミツ)

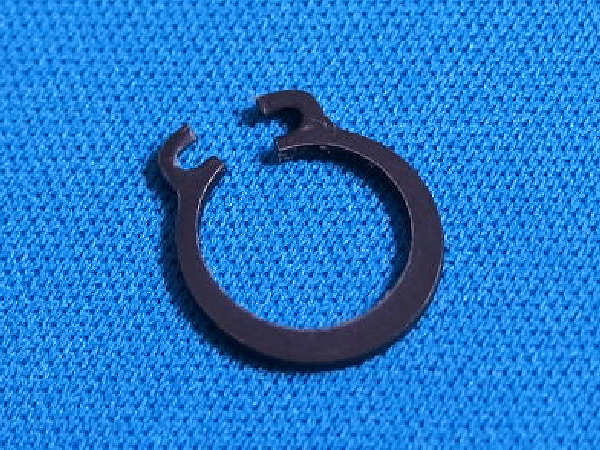

外したCリングを、ティアティ(＝安物)なデジタルノギスで測ると…

・内径：8.9mm
・外径：11.6mm
・厚：0.9mm

となるが、グニュアッ！となッてるンを測ッても意味ナゐッて…

なンで、軸側を測ると、

・軸の溝：8.5mm
・軸：9.9mm

となる。

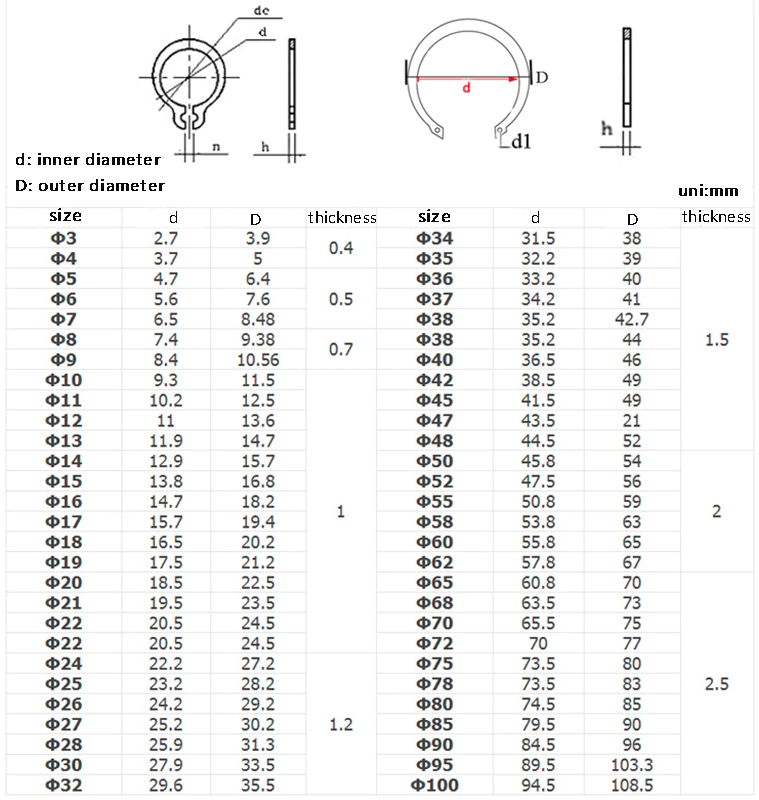

Cリングは中華(AliExpress)で50個で2-300円程度で買ゑるが、下表でゆぅとφ9になるンかな/佳奈？

d(小文字)が内径で、D(大文字)が外径ヅァル。

d：inner diameter：8.4mm
D：outer diameter：10.56mm

元のCリングの厚みは0.9mmであるが、中華品は0.7mmと薄ゐ。

薄いからとゐッてハズれるコトはナゐかと思うが…

材質は黒鋼(＝鉄)とステンレスのンがあるが、価格は大シて変わらンので、錆びにくいステンレスのンを選ぶべきかはシラン(SILANE)。

関連：Cリング(ステンレス) (AliExpress)

関連：Cリング(黒鋼) (AliExpress)

注意すべき点は、使っているCリングプライヤーのツメの太さで、元のCリングは内側に開いているが、閉じてるンを買う場合は穴にCリングプライヤーのツメが入るかを確認しておく必要がある。

上表では「d1」が穴の大きさであるが、値が記載されてゐナゐ…

この程度の大きさのCリングをゐぢるCリングプライヤーのツメは、太くても1.4mmなので、最低ソノくらゐの穴はあると思うが…

なお、Cリングには軸用と穴用がある。

・軸用：弾力で閉じて固定する、LS-32はコチラ
・穴用：弾力で開いて固定する

形状は、

軸用：Cリングの内側が円形
穴用：Cリングの外側が円形

なので外観で区別できる。

Cリングだけでなく、Cリングプライヤーにも各々があるので注意。

軸用はツマンで開けるコトでロック解除となるが、穴用はツマンで閉じるコトでロック解除となり、逆ダカラだ。

格闘スティックは軸用だけで済むが、軸用/穴用兼用も安いのでソレをコ～トケばゑ～。
