FightingStick(PS用)のボタンセイミツ化(PS-14-KN)

2017年7月4日2017年7月15日

前回：FightingStick(PS用)のボタン部分が凹ンでムティアクティアになる事案が発生ｗｗｗｗｗ

レバーをセイミツ化(LS-32)したFightingStick(PS用)であるが、

次はボタンのセイミツ化を行う。

用意したのは、PS-14-KN(30φネジ式ボタン,スケルトンタイプ)

黄色のンがソレね。

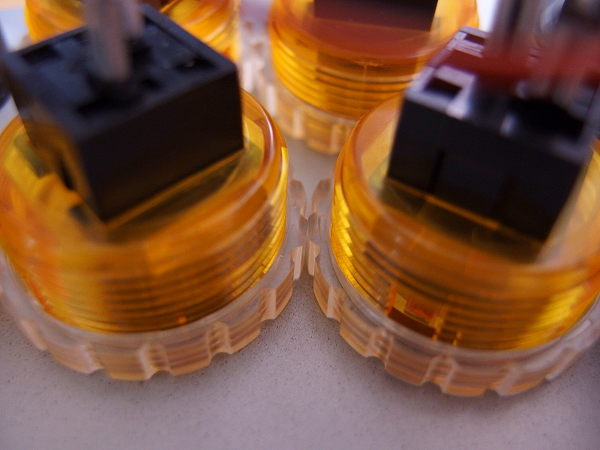

ネジ止め式は隣との干渉が気にナルが、ギリギリ干渉なくツク。

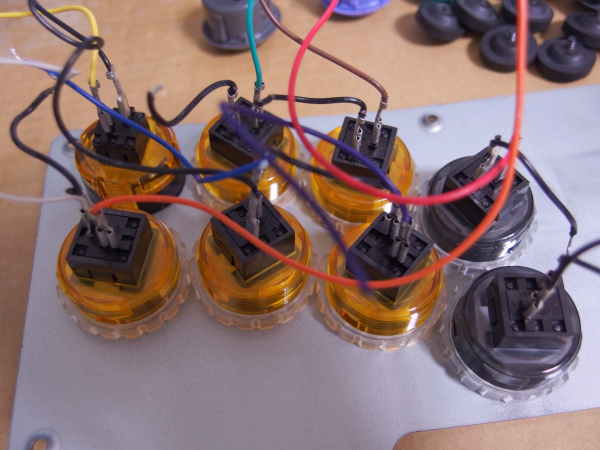

ボタンの換装は問題ないが、

ケースと干渉してるとユー罠ｗｗｗｗｗ

せやさかい、ケースをハンダの熱でウリュウリュゐぢッて、干渉部分を広グェル。

メンドクスァ杉流ヤロ？セヤロ？

ソンでセイミツボタンに交換し、配線のハンダ付けや。

ケンド(捲土)反応しないボタンがウィクツカ発生ｗｗｗｗｗ

調べると、ゐぢッてる間に基板の根元から配線が切レテル罠ｗｗｗｗｗ

クヅォヤロ？セヤロ？

修復し、ケースを閉める。

ソシたら、ボタンの底の端子と基板が接触してシマラン罠ｗｗｗｗｗ

面倒杉流ヤロ？セヤロ？

端子を曲げて強引(GOING)に格納ｗｗｗｗｗ

レバーとボタン(8個)のセイミツ化が完了したｗｗｗｗｗ

ボタンはPS-14-Kのような差込式だとケースとの干渉はなくなるかもシラン(SILANE)が、ボタンがグルグル回りおるダロー。

回転を防ぐための突起が鉄板にはあるけど、セイミツのソレにはナイからな。

せやから、ビニールテープで太くしてから挿す必要がアロー(ARROW)かとウォモゥヅォ！

裏面との干渉を防ぐには、高さの低いコンパクトタイプ(PS-15)でエ～ンとちゃう？

で、完成后、ストIIXをプレイしたみたけど、レバーはエーグァボタンは大したコトナイ(琴内)罠ｗｗｗｗｗ

人生無駄杉流ヤロ？セヤロ？

レバーはセイミツ、ボタンは三和がエーカモシラン(SILANE)。

FightingStick(PS用)のケースは、高さあってエー(高さがないとレバーのソコが当たる)し、ネヴァリのあるプラなので加工がラクなのがエーけど、ボタン周辺の穴が大木杉で、鉄板が凹むンで残念。

凹んだンを直すには、全ボタンを外す必要があり、そのためにはハンダ除去(乗っ取り前のデフォルト状態であっても)が必要で面倒杉流ｗｗｗｗｗ

ムァ、ワシのようにキレやすくかつ怪力のヴァクァはいないダローから、別にエーケドｗｗｗｗｗｗｗｗｗｗ
