12V ACアダプターの挿口を変える作戦 シガーケーブル シガープラグ

2017/07/07


>>高還元のクレジットカード比較 期間限定のキャッシュバックなど!<<

単三×4本使用する古い受信機があるグァ、電池の消耗がハゲしく、ツイはずのエネループ(黒)でも、あまり持たない。

ACアダプタ使用でも動くが、ACアダプタはずいぶん前に紛失している。

付属のシガーケーブルは残っていたので、

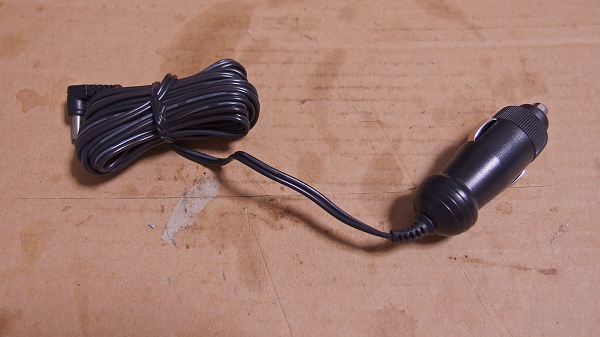

シガーケーブル

室内で使うために、そのスディのシナモノを物色。

説明書には電流値が書かれていないが、無信号時150mAとあることから、1Aもあれば動くと思うので、そのような変換があればOKだろう。

家庭用コンセント AC100V からシガーソケット変換 DC12V 1000mA出力-528940

グァ、イッた無線LAN親機のACアダプターが、12V 1Aであることにキヅく。

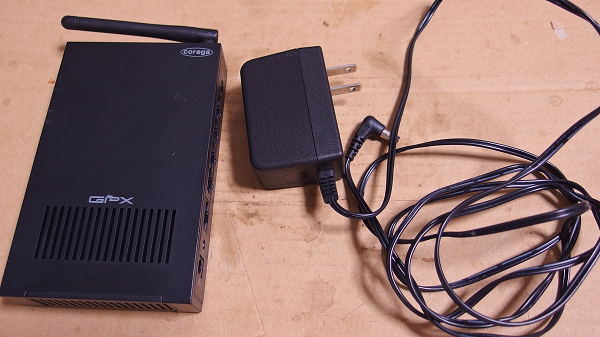

イッた無線LAN親機

コレが使えるとオモウが、コネクタ形状が合わない。

無線機側は、PSPに見られる外径4.0mm、内径1.7mmダグァ、ACアダプターはもっとデカイのね。

よって、そのムァムァでは入らない。

極性はセンタープラスで同じなので、先だけセットを買ってもイーん(EEN)ダグァ、ケーブルを切って繋ぐことに。

極性は、ケーブルに示されている。

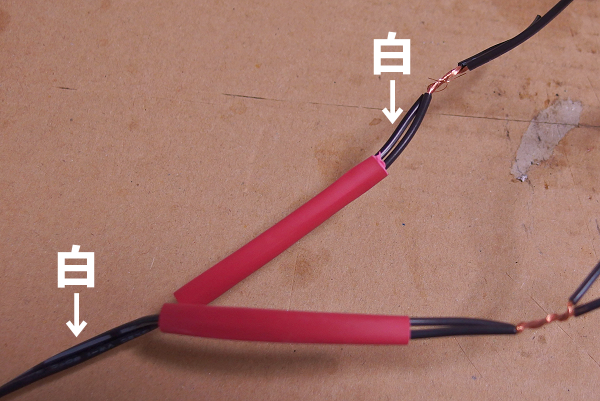

ケーブルの極性

ムァ、アヤスィグェなケーブルもあるだろうから、念のため調べた方がエーね。

ケーブルに白いシルシのアルモノ同士を繋ぎ、ナイモノ同士を繋ぎ、ハンダ付け。

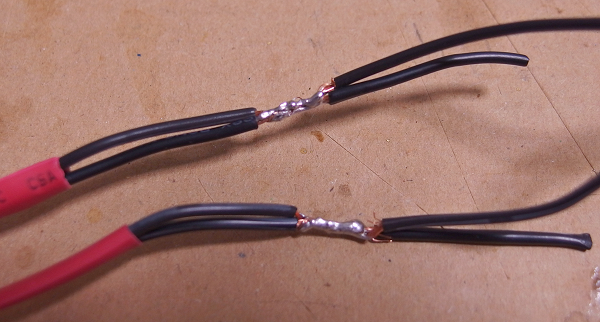

ハンダ付け

収縮チューブで固めるが、そのムァムァでは継目が脆弱なので、短く切ったカラーワイヤー(被覆鉄線)を通しておく。

カラーワイヤー

あとは収縮チューブをハンダごてで熱して〆て完成。

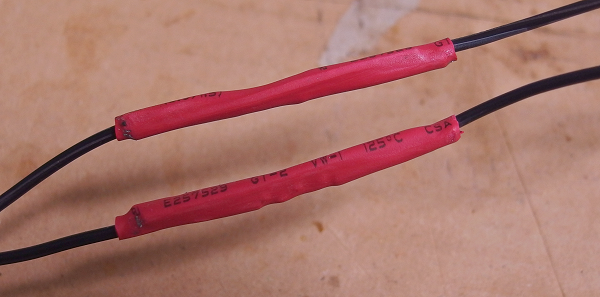

収縮チューブ

なお、壊れているでアロー(ARROW)親機を分解するも、部品取りには使えないね。

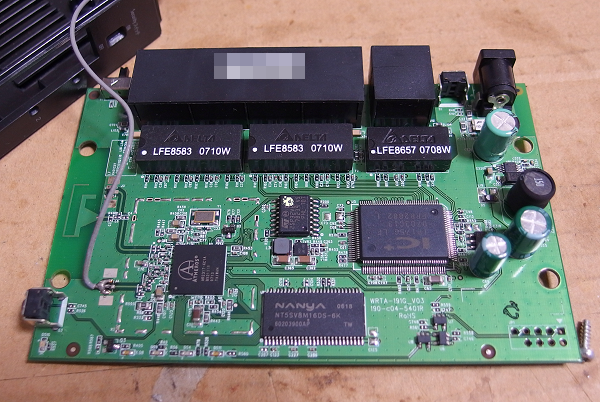

親機分解

イムァはほとんどの機能がチップ化されているので、使える部品がほとんどないカラダ。

使えそうなのは、コンデンサ数個、タクトスイッチ程度か。

コーゆー使えないシナモノを部品取り用途として「ジャンク箱」などと呼ばれる箱に格納しておくのはオヤぢだよね。

カーチャン(嫁兼財務大臣、旧大蔵大臣)から見ると、オヤぢは単にゴムィを集めてるだけであり、侮●の対象となる由々しき事態である。

で、結果、作成したケーブルで受信機は問題なくウゴイたのだが、電灯線使用だとノイズで受信に影響がある罠wwwww

電池駆動だと問題ないが、特に短波に影響が出る。

朝鮮の声(Voice of Korea)のような強力局もキビシイ状況だwwwww
