XBOX360とモニターの高解像度での接続方法(ケーブル)と、その注意点(HDMI以外)

2016/06/23

私が持っている初期型のXBOX360にはHDMIがないため、高解像度でモニターにつなぐには、D端子(付属品)かコンポーネント端子VGA(D-Sub15ピン)しかない。

XBOX360 D端子 HD AVケーブル
XBOX360 D端子 HD AVケーブル

XBOX360 コンポーネント HD AVケーブル
XBOX360 コンポーネント HD AVケーブル

XBOX360 VGA HD AVケーブル
XBOX360 VGA HD AVケーブル

接続自体は、標準付属のコンポジット(黄色)やS端子(別売)でもできるが、解像度が低杉流為、字が読めないなどの問題がある。

コンポジットとS端子

その例を、以下に挙げておく。

HUD上の文字や数字が読めないだろう?

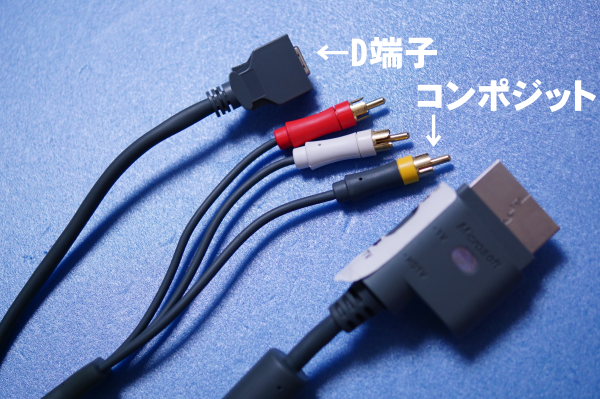

標準付属のコンポジット(黄色)ケーブルには、D端子も付いており、スイッチを切り替えることでD端子からも出せる。

XBOX360のD端子&コンポジットケーブル

# このケーブルには光デジタル音声出力がないため、上で挙げたXBOX360 D端子 HD AVケーブルとは同一ではない。

だが、D端子のあるモニターが現在では少ないため、VGAケーブルを使うことになろう。

コンポーネント入力のあるモニターを持っていれば、上で挙げたコンポーネント HD AVケーブルを使うことができるが、入手困難であるため、以下のようなD端子をコンポーネントに変換するケーブルを買えば、標準付属のD端子ケーブルを活かし、容易に安く済ますことが可能。

D端子(メス接続)→コンポーネント(オス接続) 変換ケーブル 0.3m
D端子(メス接続)→コンポーネント(オス接続) 変換ケーブル 0.3m

端的に書けば、D端子とコンポーネント端子は、形状の違いだけであり、信号は同じため、ケーブル(結線)だけで変換できるのだ。

D端子→コンポーネント変換ケーブル

関連:D端子とコンポーネントの関係

D端子→コンポーネント変換ケーブルを使い、オスとメスを合体させ、D端子をコンポーネントに変換する。

D端子をコンポーネントに変換

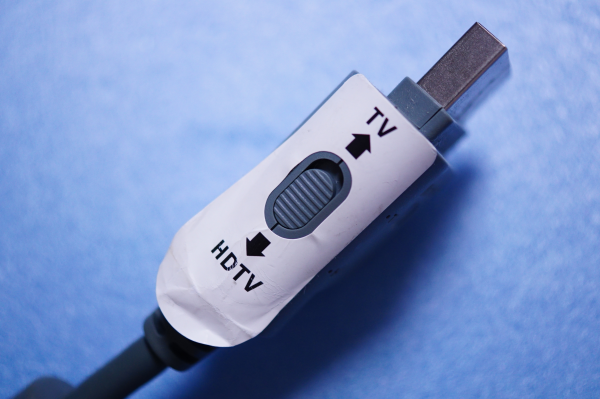

この時、ケーブル根元の切り替えを「HDTV」の方にすること。

HDTV

TVのままでは、コンポジット出力となってしまう。

XBOX360起動中にこれを切り替えると、XBOX360が再起動されるので念のため。

この状態で、手持ちのモニターである2407WFP(コンポーネント入力あり)に接続する。

関連:2407WFP(DELLの24型液晶モニター)の消費電力

そして、XBOX360の画面の設定を開くと、以下の解像度が選択できる。

XBOX360の解像度

しかし、1080p(D5)は設定できなかった。

以下の画面が出て、画面には何も映らない。

サポート範囲以外

映ったのは、

・480p/525p(D2)
・1080i/1125i(D3)
・720p/750p(D4)

のみ。

2407WFPの解像度は1920×1200(16:10)なので、1920×1080(16:9)を受け付けない?

これなら、1080p(D5)が選択できるVGA(D-Sub15ピン)で接続した方がよかったね。

なお、D端子もコンポーネント端子もVGA(D-Sub15ピン)もアナログなので、HDMIに比べると画質は落ちることになる。

画質を気にするなら、HDMI端子のあるXBOX360本体を買おう。

電気グイで高発熱かつ爆音、スァルァにイロイロガタがキている(↓参照)御美ドーヨーの古いXBOX360を使い続けているのは、ワシCryか?

これらの不具合のため、買ったけど一回もプレイできないゲームもある始末wwwww

さすがはM$wwwww

M$のモノはイカナルものデモ質が低杉流wwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwwww
