[062] Ultra66をFastTrack66に改造する方法

2015/05/21


>>高還元のクレジットカード比較 期間限定のキャッシュバックなど!<<

Ultra66とはPromiseから発売されたUltraATA66に対応したIDE増設カードです。これをRAID機能を持ったFastTrack66に改造します。必要な部品は100Ωの抵抗1つだけですので、安価に済みます。

Ultra66とは?

Ultra66とはPromiseから発売された
UltraATA66に対応したIDE増設カードである。

当時はUltraATA66に対応したハードディスクが登場した頃で、
マザーボードがUltraATA33までしか対応していない場合(440BXなど)に使われた。

UltraATA66に対応させるには、40ピン80線のフラットケーブルが必要なので
パッケージにはそれも同梱されていた。

だが、ハードディスク自体が遅かったので、
Ultra66を付けてもあまり変わらなかったような気が...

このUltra66は、古いカードなのだが、いまだに現役で使っている。
33→66が目的ではなく、単なるIDEコネクタ増設としてであるが。

Ultra66をFastTrack66に改造する

PromiseからFastTrack66というカードが出ていた。

これはUltra66同様、UltraATA66に対応しているIDE増設カードであるが、
ストライピング(RAID 0)やミラーリング(RAID 1)の機能を持っている。

もちろん、価格はFastTrack66の方が高い。

しかし、Ultra66に少し手を施すだけで、
FastTrack66と同等に改造できるとのことなので、やってみた。

改造の手順

1.Ultra66のBIOSをFaskTrak66のDUMMY BIOSに書き換える。
2.スロットから抜き、100Ωの抵抗を取り付ける。
3.FaskTrak66の最新BIOSに書き換える。

BIOSを書き換える

簡単に改造されては困るのだろうか、最新のBIOS(FT66130.bin)に同梱されている
フラッシュツールである「PTIFLASH.EXE」に対策が施されたようで、
書き換えることができなくなっている。

しかし、FastTrack33やFastTrack66をWindowsNT4.0環境で
2枚挿しした時の問題を解決するためのBIOS(DUMMY.BIN)に同梱されている
「PTIFLASH.EXE」には先の対策がされておらず、使えるようだ。

ダウンロード(Promise)から「DUMMY.ZIP」を入手し解凍、
生成される「PTIFLASH.EXE」と「DUMMY.BIN」を使って、DUMMY BIOSを書き込む。
(この時点ではUltra66なのだが、FastTrack66のBIOSが書き込める)

この時、フラッシュツールには「Ultra66」と表示されていることに注目。

書き込みの方法はUltra66(Promise)のBIOSのUpdate方法を参考のこと。

ちなみに書き換え後に再起動すると、M/BのBIOS後に表示されていた
Ultra66のBIOSが表示されない(何も表示されなくなる)。

抵抗を取り付ける

基板の裏面に、100Ωの抵抗を1本取り付ける。
場所は写真の桃色囲み部分。

拡大したのが下記の写真。

左上を1番とし、そこから時計回りに順に32番まで番号を付けたとすると、
抵抗を取り付ける箇所は、16番(上側)と23番(下側)となる。

抵抗の足が長いと引っかかる可能性があるので、できるだけ短くし、
絶縁を施しておくと良いだろう。

スポンサーリンク

写真では、抵抗の足も切らず雑に取り付けているが、ショートには注意すること。

FastTrack66のBIOSを書き込む

ダウンロード(Promise)から「FT66B130b12.zip」を入手し解凍、
「PTIFLASH.EXE」と「FT66130.bin」を使って、最新BIOSを書き込む。

現時点でのBIOSの最新バージョン:V1.30 b12(2001/6/1)

この時、フラッシュツールには「FastTrack66」と表示されていることに注目。

書き込みの方法はUltra66(Promise)のBIOSのUpdate方法を参考のこと。

しかし、フラッシュツールで「FT66130.bin」と指定してもエラーが出て書き換えられなかった。

フラッシュツール

抵抗の取り付けに問題があるのかとも思ったが、フラッシュツールの対策が考えられるので、
「DUMMY.BIN」に同梱されていた「PTIFLASH.EXE」を使い、最新BIOS(FT66130.bin)に書き換えると成功した。

これで完了のようだ。

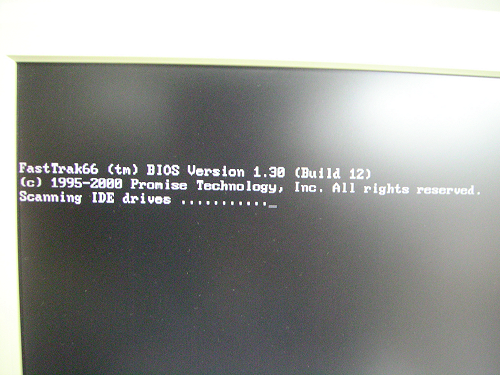

再起動時にFastTrack66のBIOSが表示されるようになる。

BIOS表示時の「Ctrl+F」押し下げで、設定画面に入れることも確認した。
(写真はハードディスクを繋いでいないので警告が出ているが)

ハードディスクを繋いでいれば、この画面で設定ができる。

最短コース

最新BIOS(FT66130.bin)に同梱されている「PTIFLASH.EXE」と
DUMMY BIOSに同梱されている「PTIFLASH.EXE」は異なる。

後者は未対策のものであると考えられるので、
後者の「PTIFLASH.EXE」と「FT66130.bin」を使えば最短だろう。
(DUMMY BIOSは書き込む必要がない)

1.Ultra66のBIOSをDUMMY BIOSに同梱されている「PTIFLASH.EXE」で最新BIOS(FT66130.bin)に書き換える。

2.スロットから抜き、100Ωの抵抗を取り付ける。

FastTrack66(似)

Ultra66は中古で安く手に入り、改造に必要な100Ωの抵抗の値段は、5円程度。
改造も非常に簡単なものである。

改造して得たFastTrack66(似)だが、ストライピング(RAID 0)を組まない限り
UltraATA66が速度のネックになることはないだろう。

速度よりもデータの保全を重視し、ミラーリング(RAID 1)を組む場合は
十分に現役で使えると思う。

100オームの抵抗

100Ωの抵抗といっても、買いに行くと複数の種類がある。

(上から)
1/4W 許容差5% 小型カーボン抵抗器 松下 5円/個
1/2W 許容差5% 小型カーボン抵抗器 松下 10円/個
1/4W 許容差5% 炭素皮膜抵抗器 TAKMAN 5円/個
1/4W 許容差1% 金属皮膜抵抗器 KOA 10円/個

10本以上や100本以上など、多数買うと安くなる場合が多い。
